Consolidated PBY 5 Catalina
Modelista: Fernando G. Saenz De Santa María
Especificaciones Técnicas:
- Tipo: Bote volador patrullero, bimotor de ala alta metálico, multiplaza.
- Dimensiones: Envergadura: 50 m | Largo: 21 m | Alto: 6 m.
- Peso: 16.500 kg.
- Tripulación: Multiplaza.
- Armamento: 4 ametralladoras calibre 0.3, bombas y cargas de profundidad (2.000 kg).
- Motor: Dos Pratt & Whitney R-1830-92 de 1.425 HP cada uno.
- Velocidad máxima: 285 kph.
- Autonomía: 15 horas a 200 kph.
- Fabricación: Estados Unidos y Canadá. Los aviones adquiridos por Argentina fueron reacondicionados en Canadá.
Modelo:
- Modelo: Consolidated PBY 5A Catalina.
- Marca: Academy.
- Escala: 1/72.
- Kit: 12573.
Para representar este avión se utilizó un kit de la marca Academy en escala 1/72. La construcción fue bastante sencilla, ya que el modelo no presenta grandes complicaciones. El ensamblaje se realizó casi directamente «de la caja», con algunas modificaciones mínimas: se añadieron antenas que no estaban incluidas en el kit pero sí presentes en el avión original, además de pequeñas mejoras en los detalles de los motores.

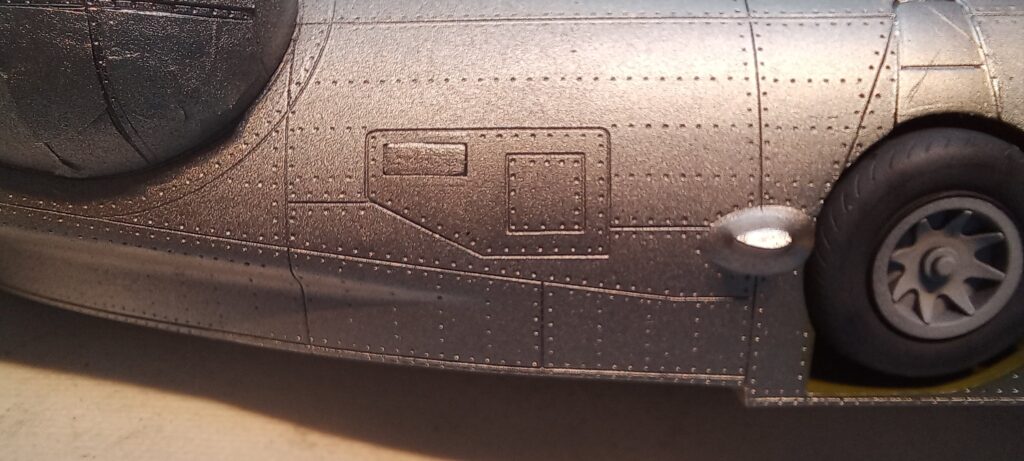

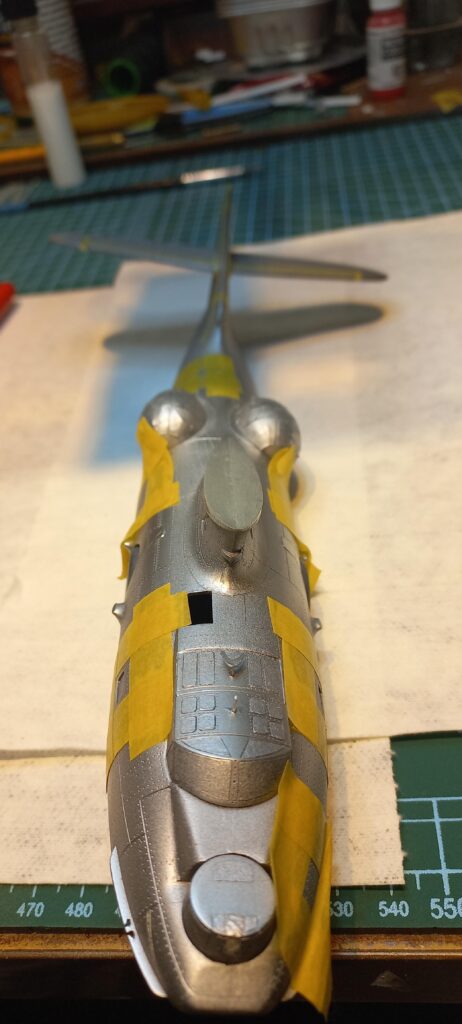

En términos generales, este kit es muy bueno, con un panelado y remachado muy fino que representan de manera fiel la aeronave original. Como bonus adicional, incluye una plancha de máscaras adhesivas para los cristales, lo que facilita muchisimo el proceso de pintado.
Diorama:

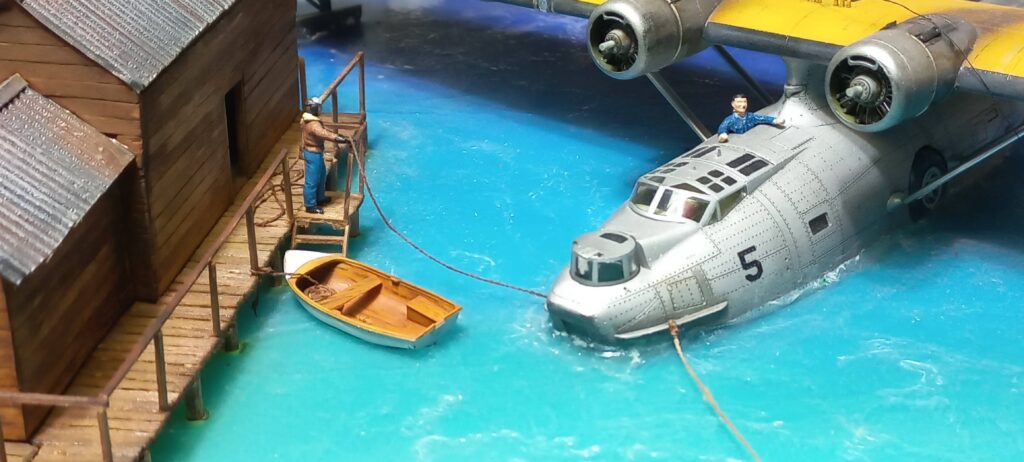

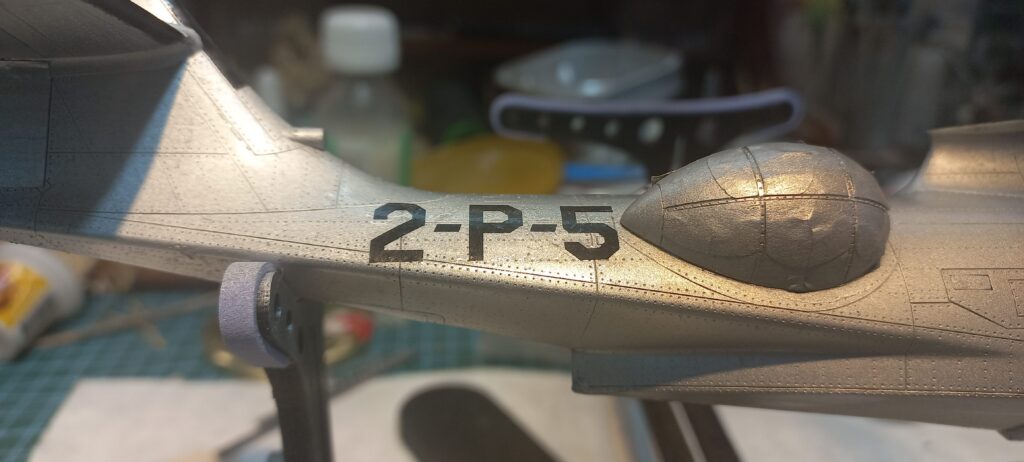

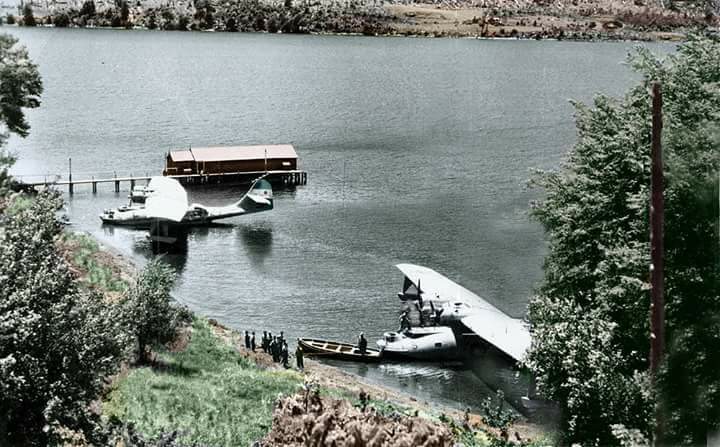

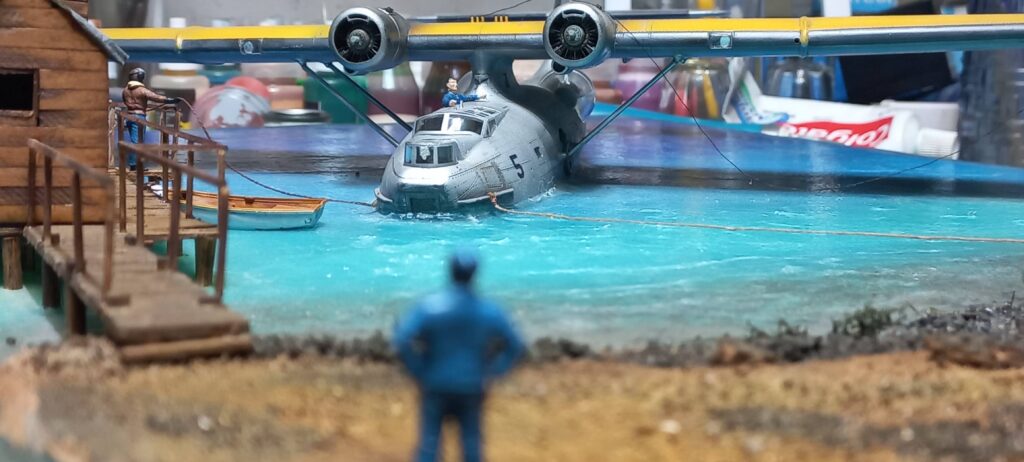

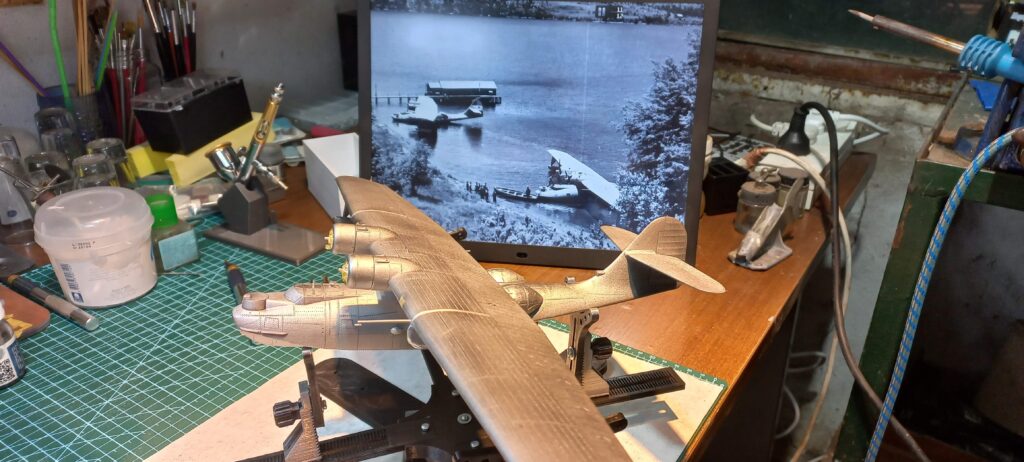

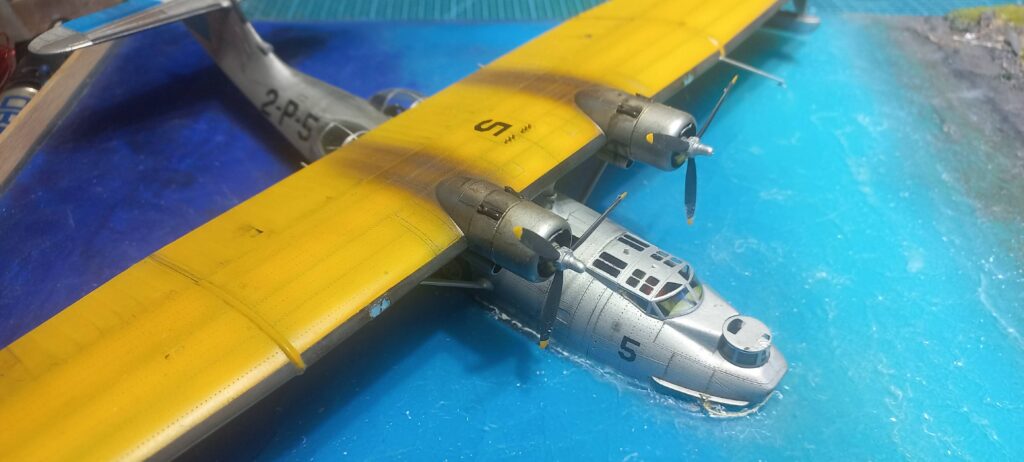

El diorama busca recrear la operación de estas aeronaves en el lago Nahuel Huapi, ubicado en la provincia de Neuquén. El modelo representado es el 2-P-5, que aparece atracado en la imagen de referencia utilizada para el proyecto.
Construcción:
Se deja evidencia de la construccion en las fotografias que componen esta publicacion.

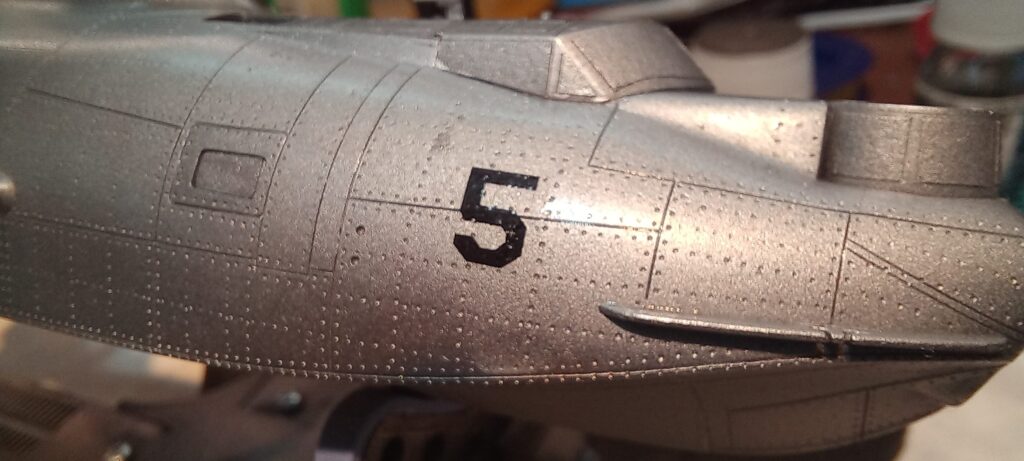

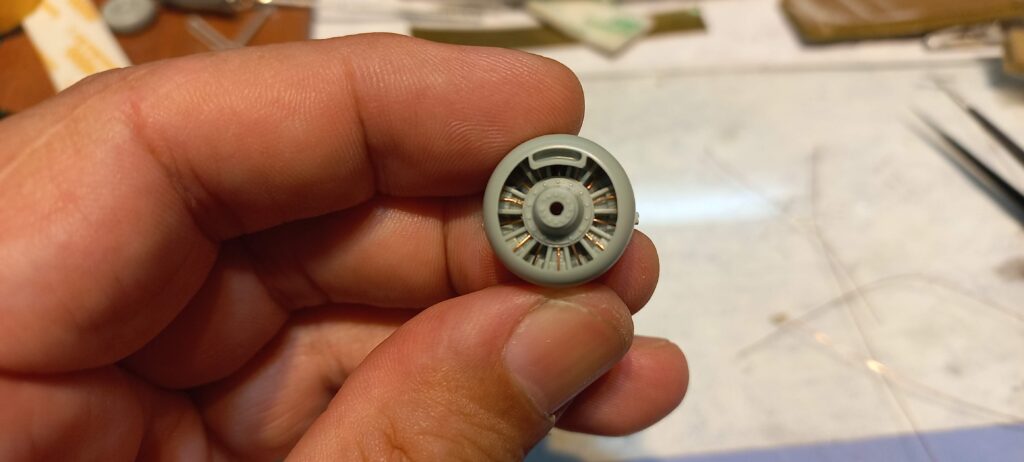

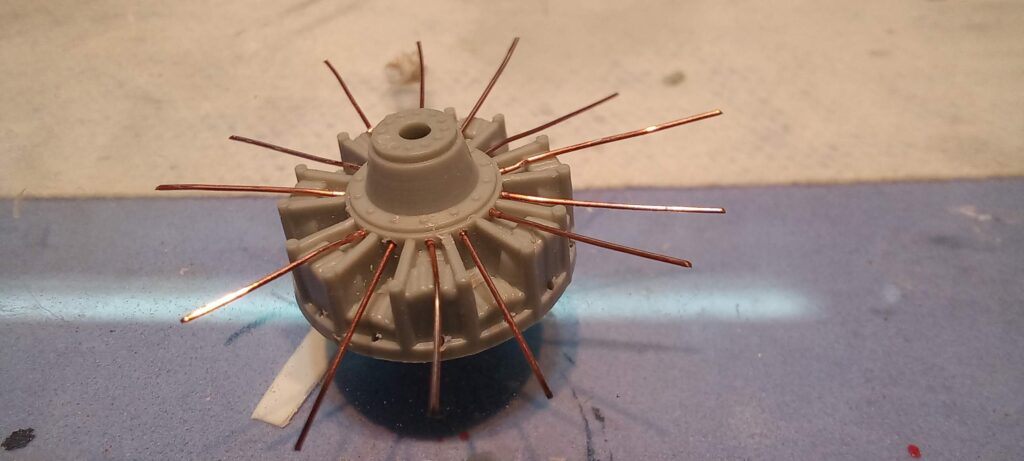

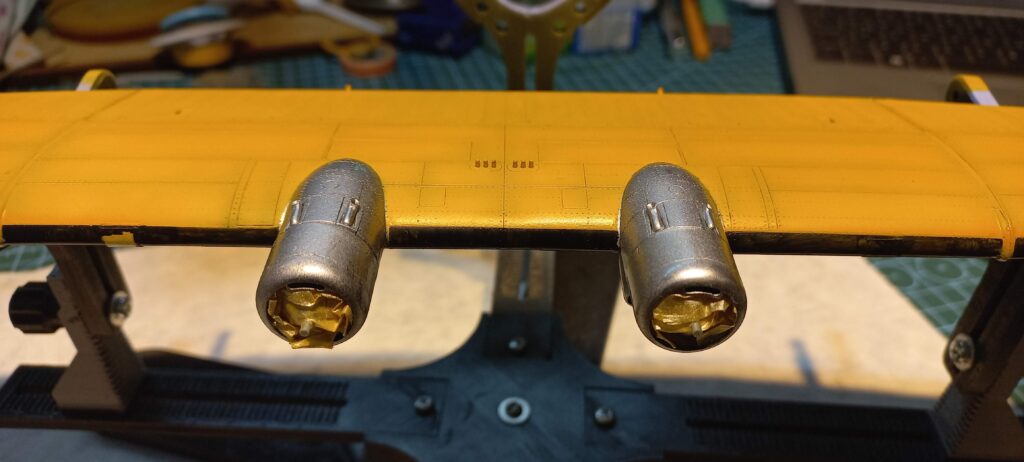

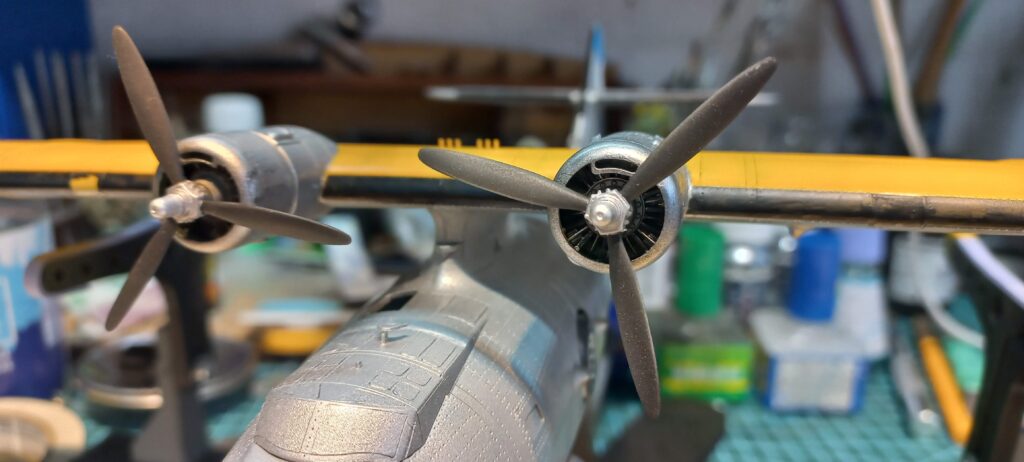

El ensamblaje del modelo se realiza casi sin novedades gracias al buen ajuste de las piezas, lo que minimiza el trabajo posterior de masillado y lijado. Se realizaron pequeñas modificaciones en los motores, que originalmente tienen un nivel de detalle algo limitado. Con alambre de cobre fino (0,1 mm) se representaron tuberías y guías de válvula, lo que mejoró notablemente el realismo. También se añadieron antenas ausentes en el kit, fabricadas con láminas de plástico.

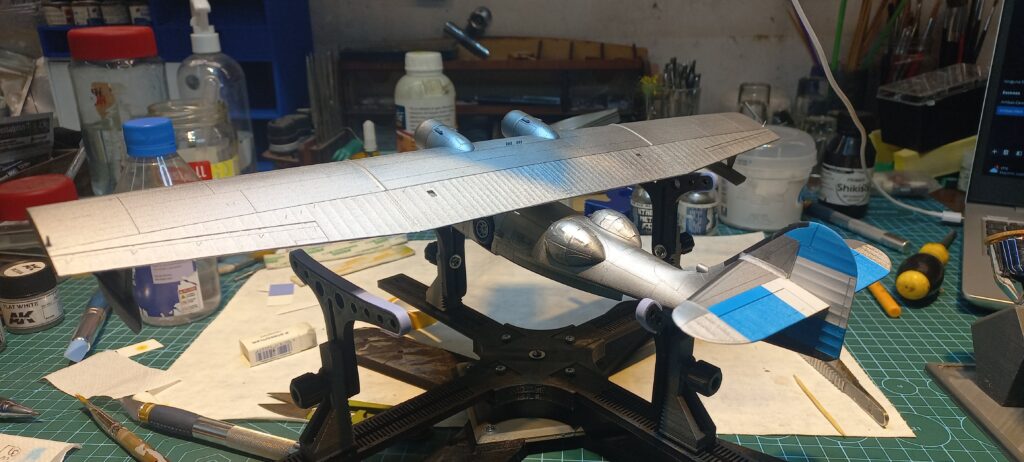

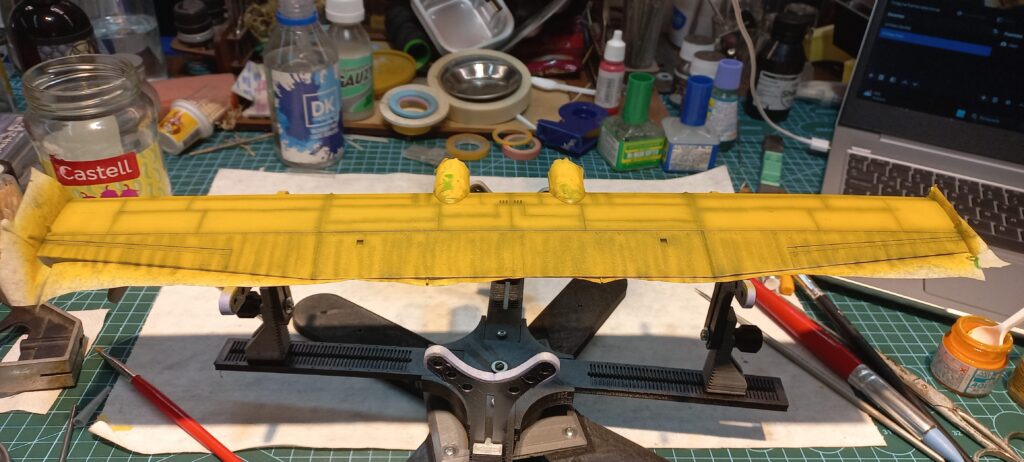

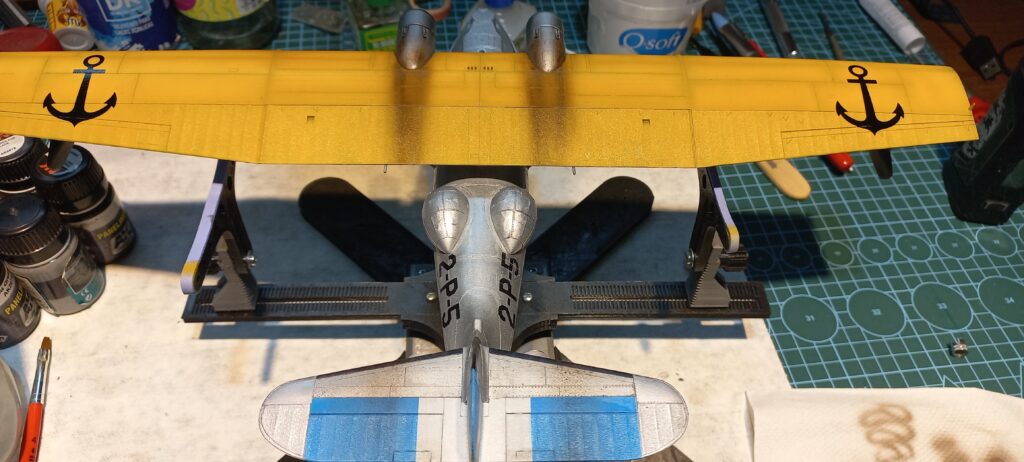

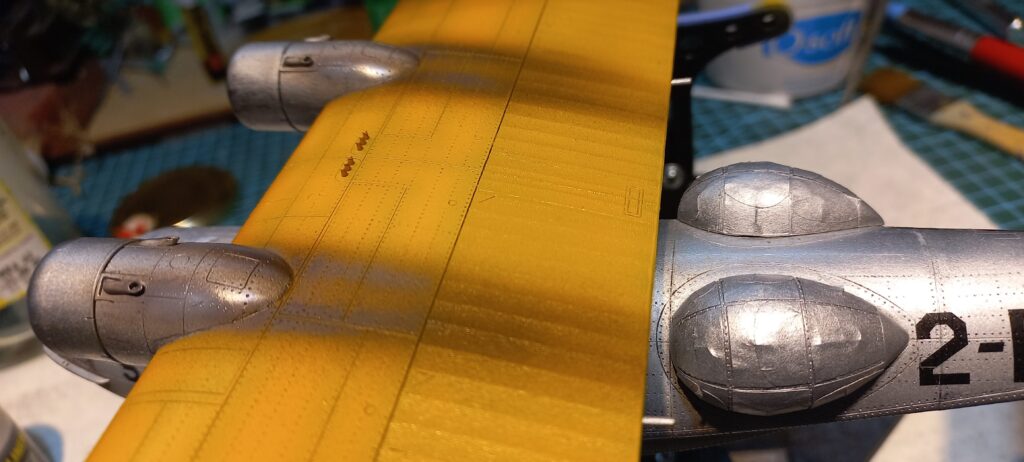

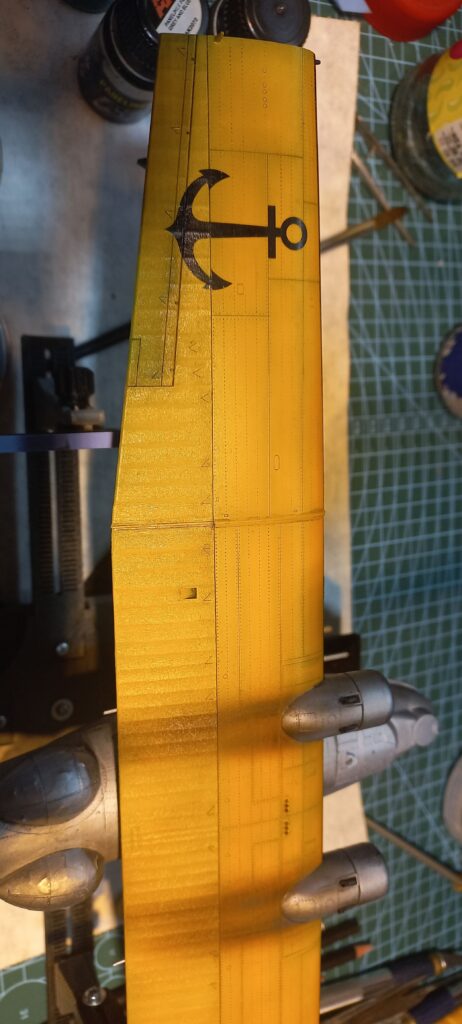

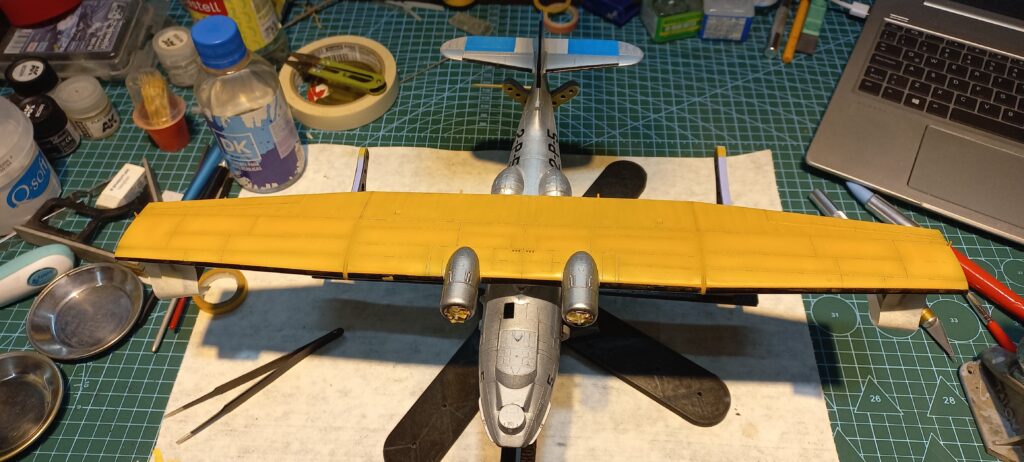

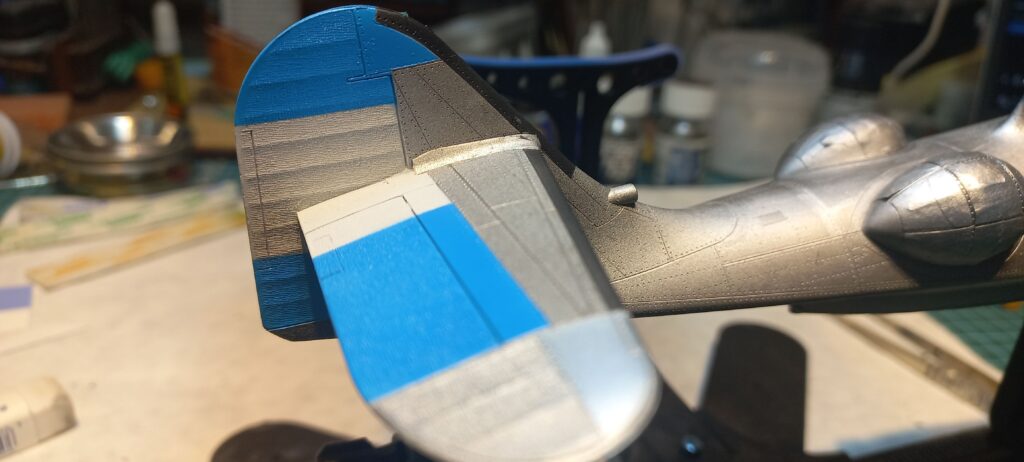

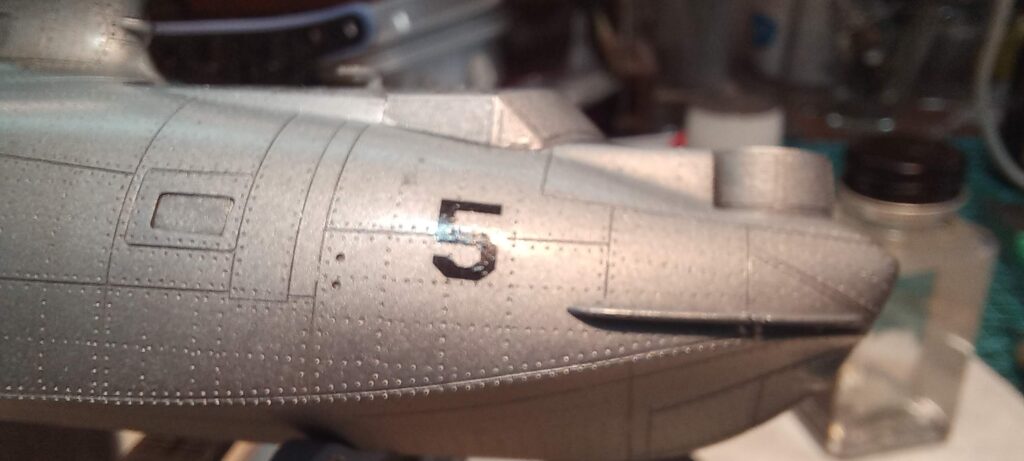

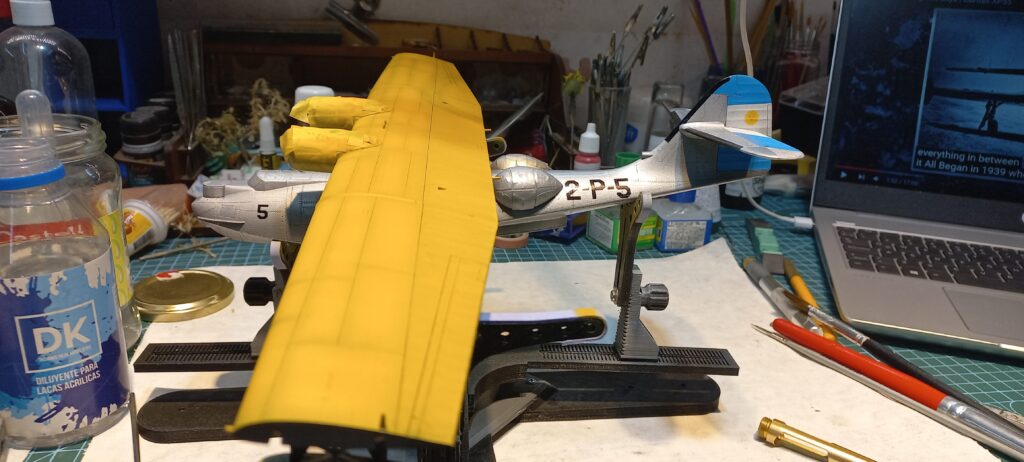

En base a la investigacion realizada sobre estas aeronaves, el esquema de pintura utilizada eran pintura de color aluminio que cubria gran parte del fuselaje y alas. Se pintaba la parte superior de las alas en amarillo, para hacerlas visibles desde el aire. Y se pintaba la bandera argentina en los planos horizantales y verticales. Es este variaba en aquellas aeronaves que estaban asignadas a la campaña antartica.

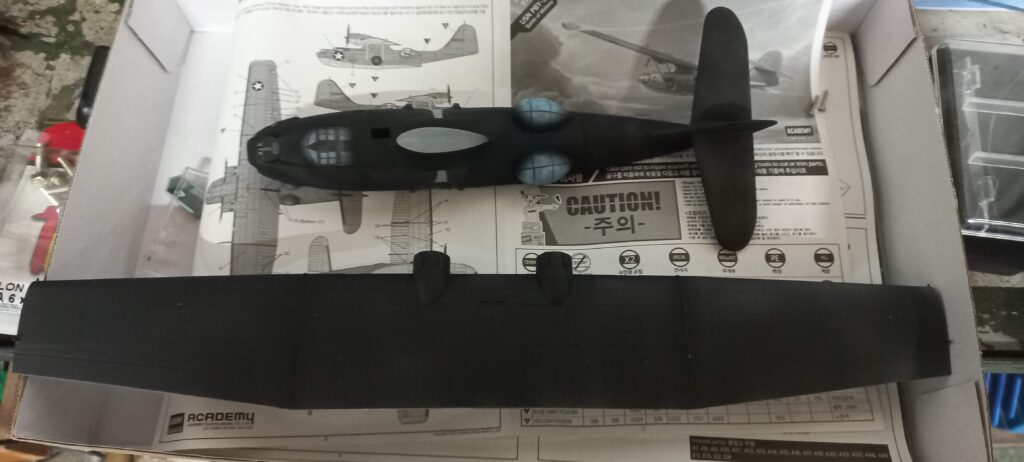

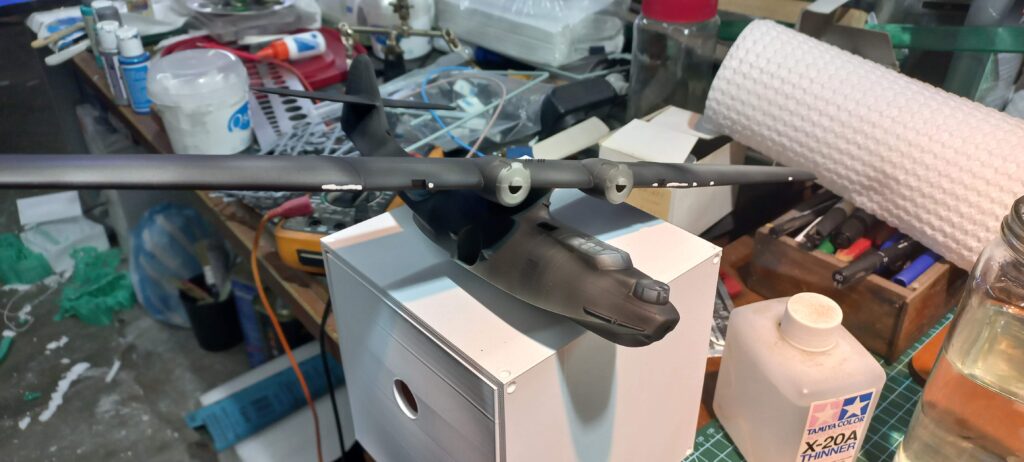

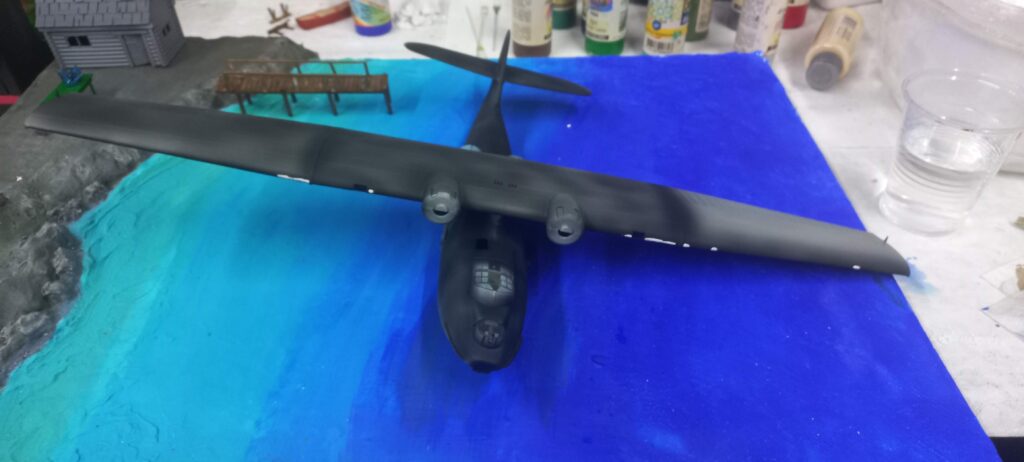

El modelo se imprimó con 2 capas de primer negro de la marca AK interactive
Colores utilizados:

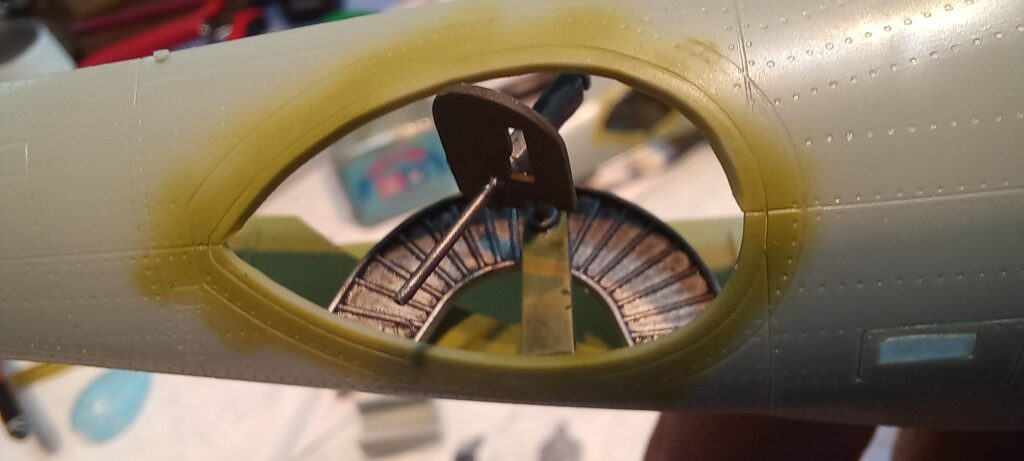

- Interior Green FS34226 (Color creado)

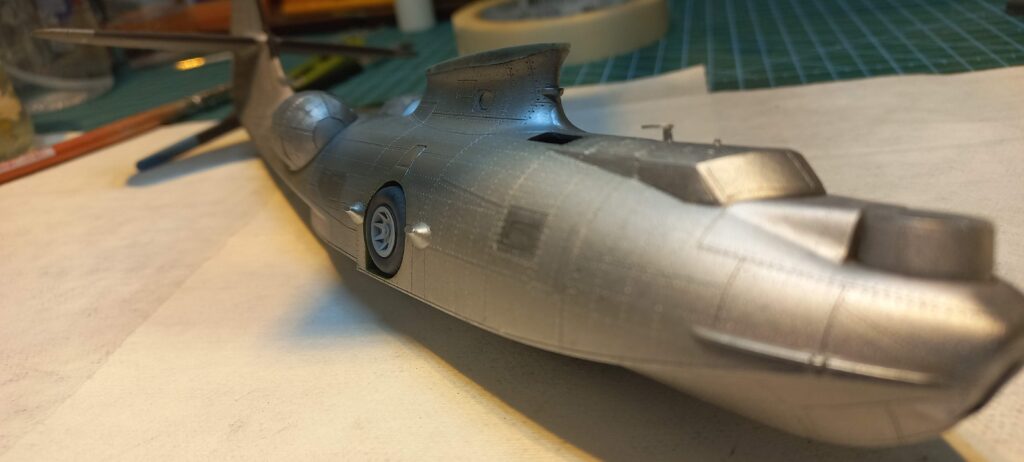

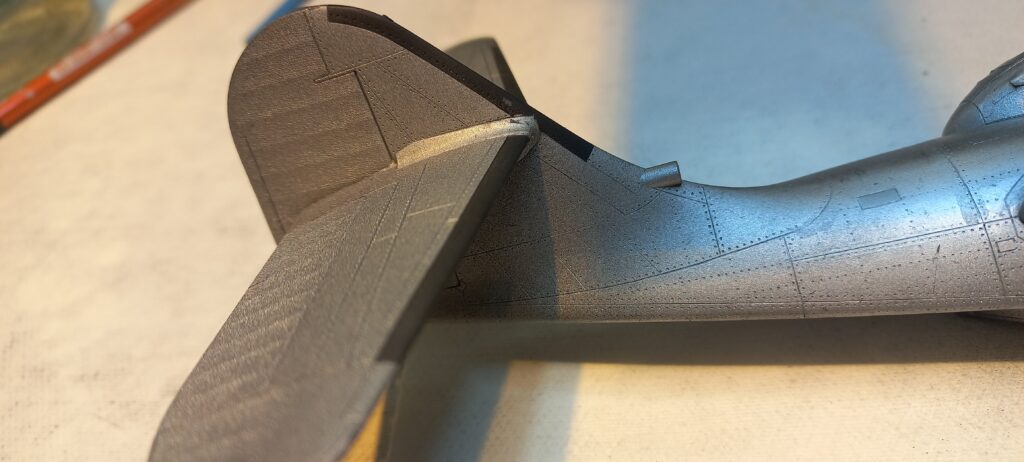

- AK Extreme Metal Aluminium
- Flat black FS37038
- Sky Blue
- Orange Yellow FS13538
- Las calcas utilizadas son un mix entre la version de aerocalcas y Far South Models.

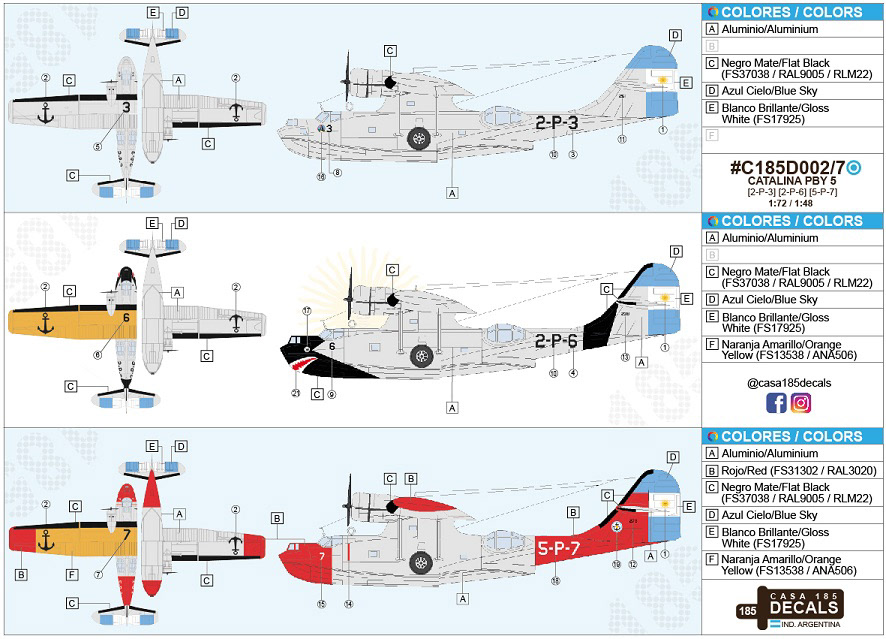

Aqui les dejo una de las referencias utilizadas para las pinturas, provista por Casa 185 Decals
Fuente: CASA 185 Decals

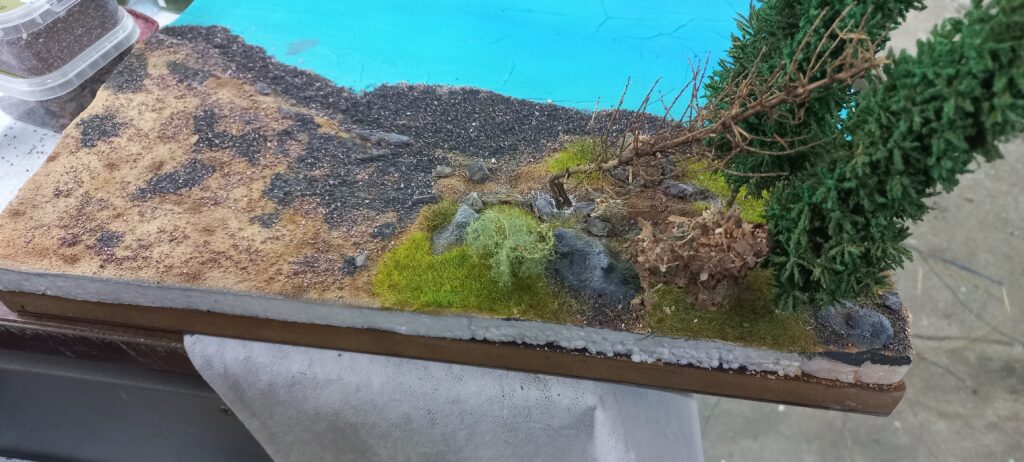

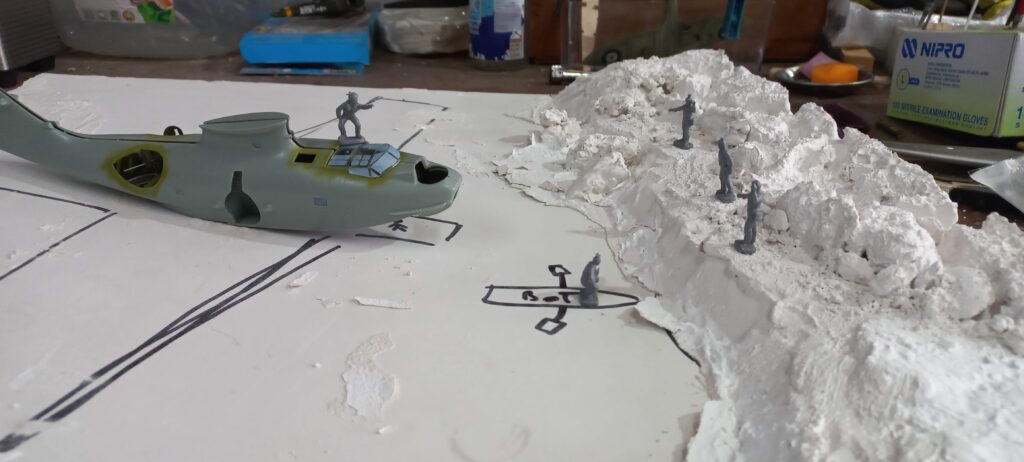

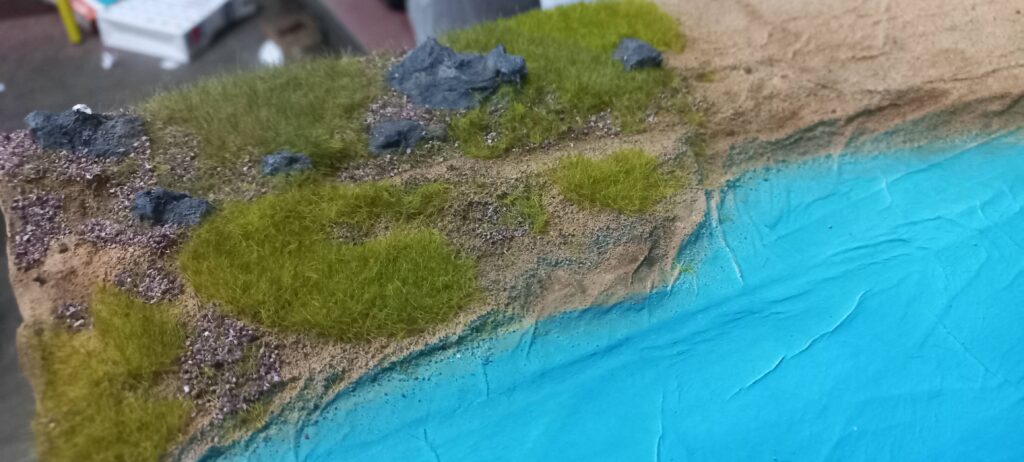

Para el armado del terreno, se uso una base de madera, el relieve se creo a apartir de telgopor, sobre el cual se aplico papel mache. La costa y las rocas se crearon a partir de yeso.

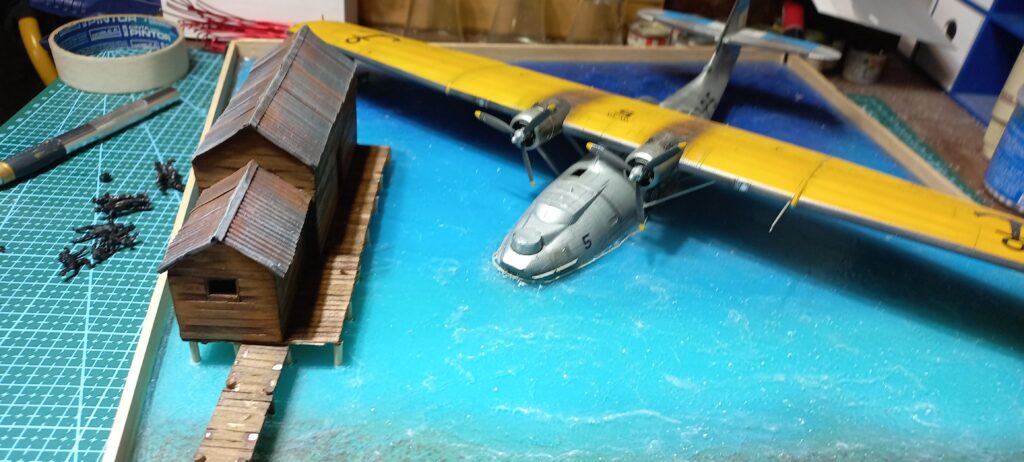

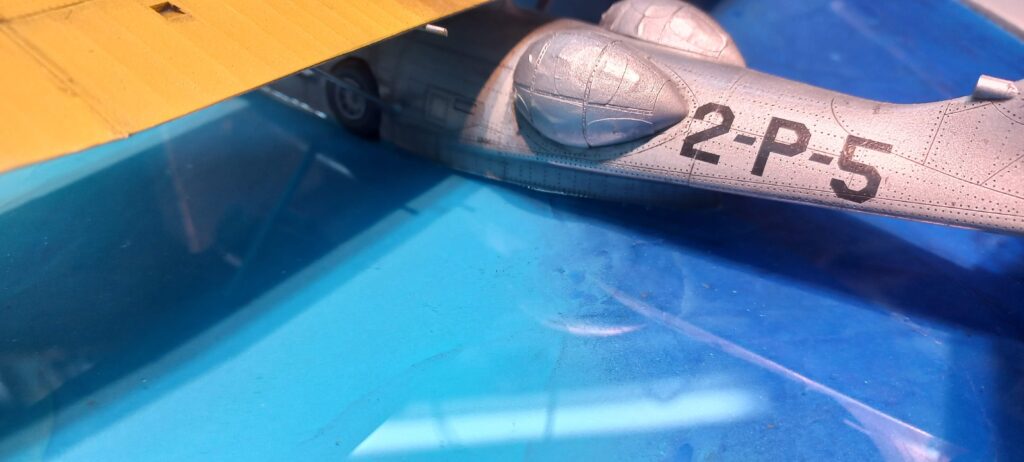

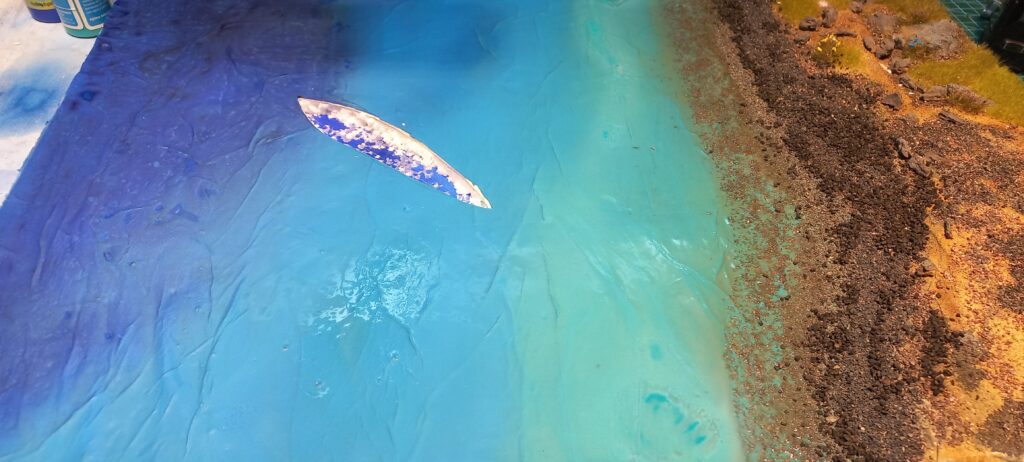

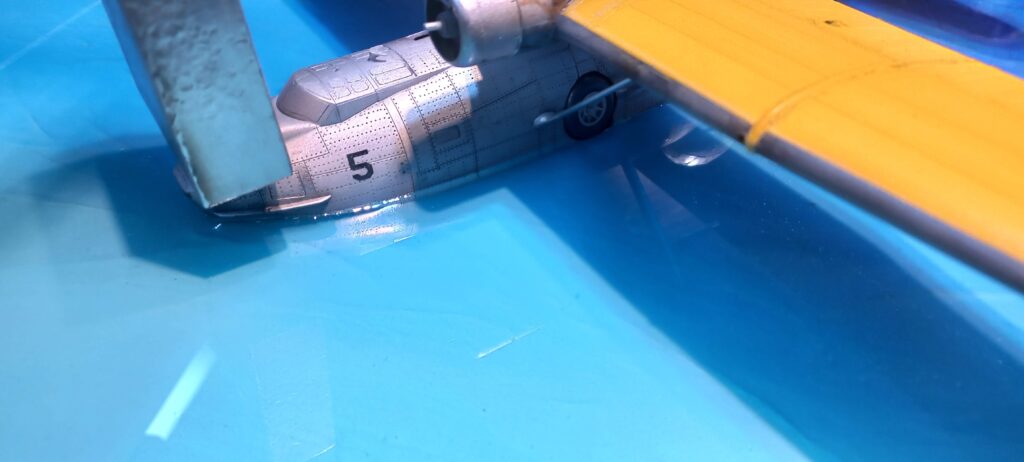

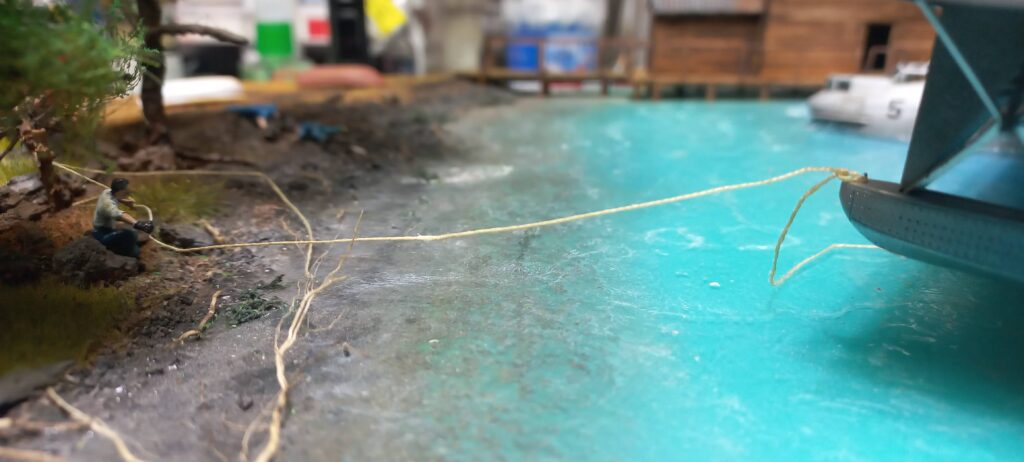

El agua se simulo con resina epoxi cristal, previo a realizar el trabajo de pintura del fondo.

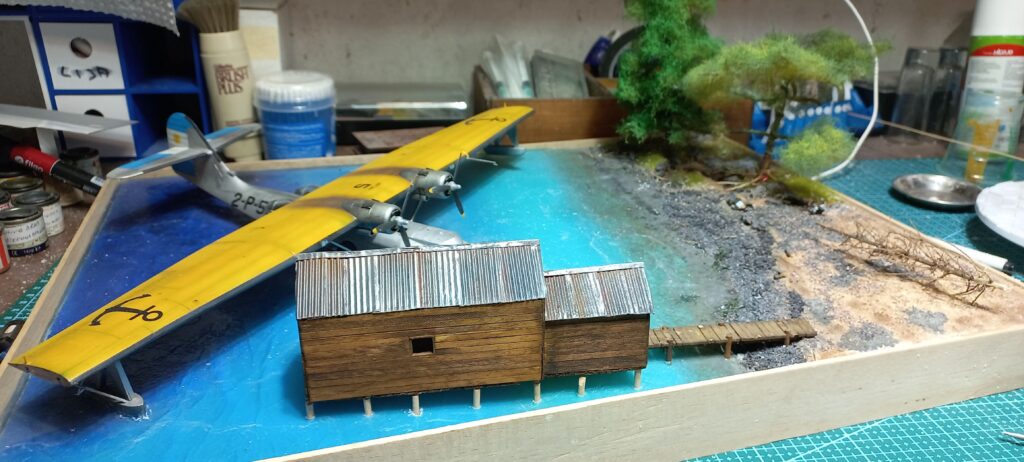

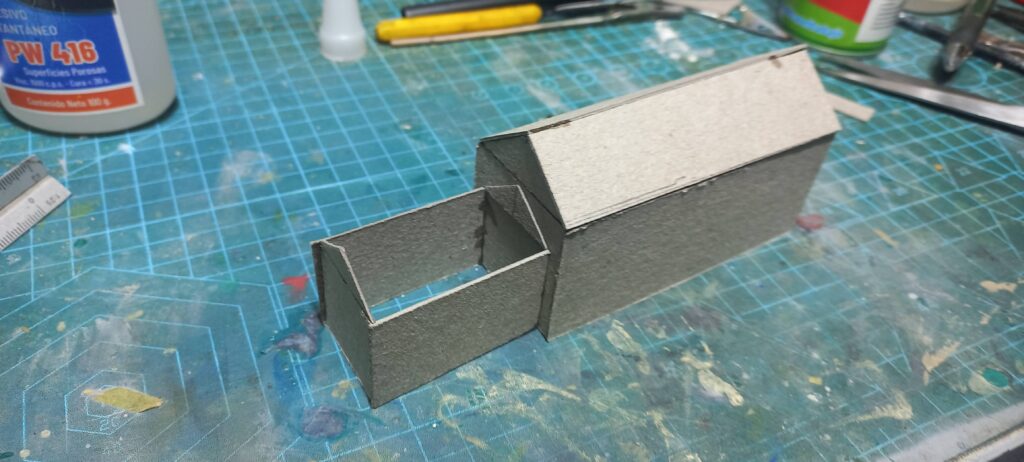

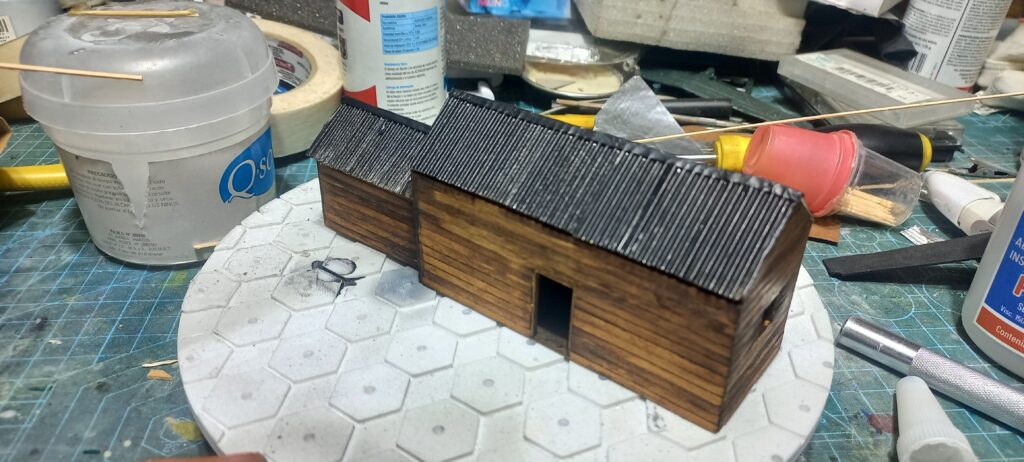

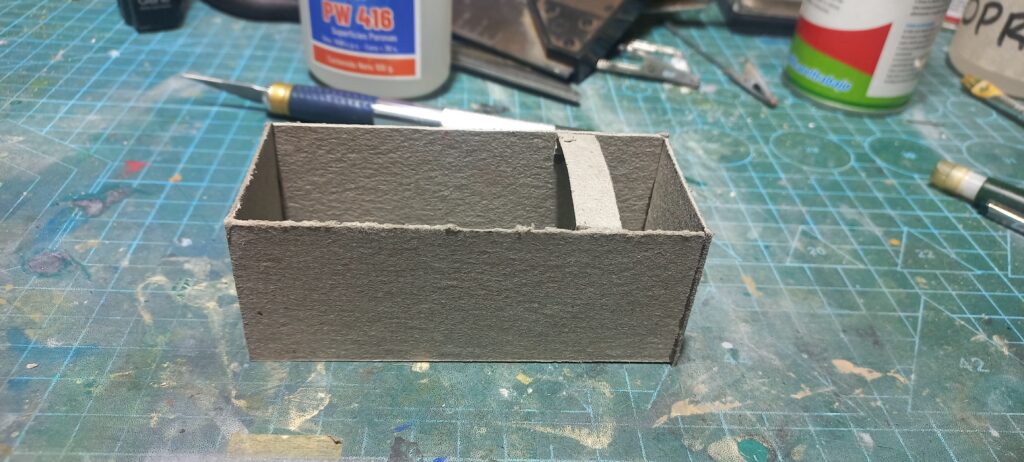

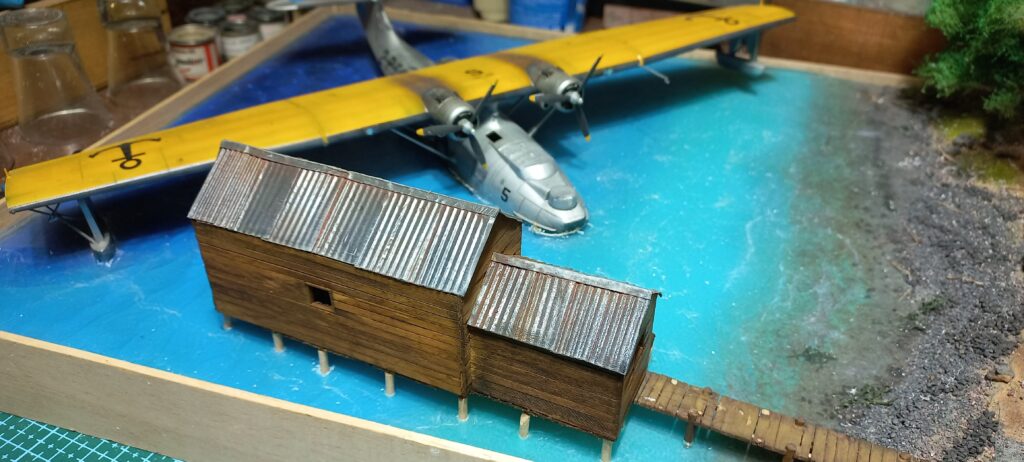

La edificacion y el muelle, fueron contruidos en scratch con carton y varillas de madera de pino y balsa, se realizaron las chapas acanaladas de la edificacion mediante laminas de aluminio (tapas de dulce de leche) para darle mas realismo.

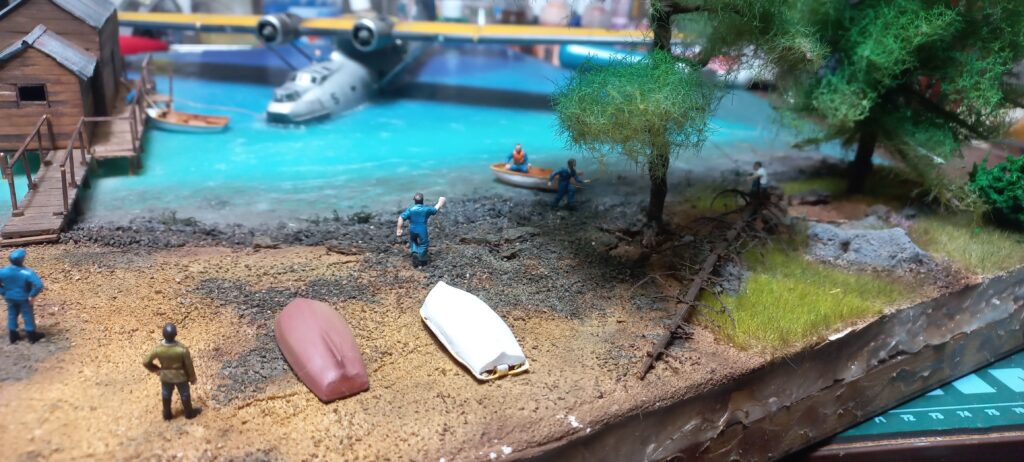

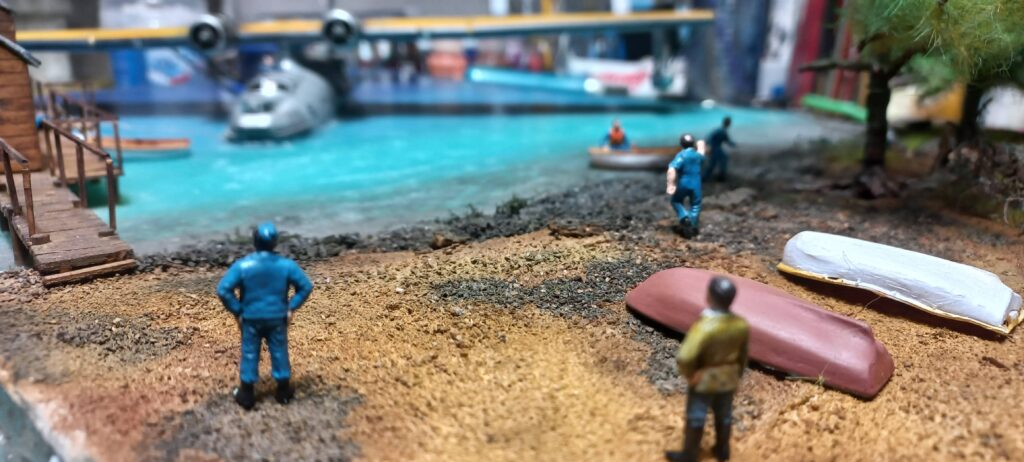

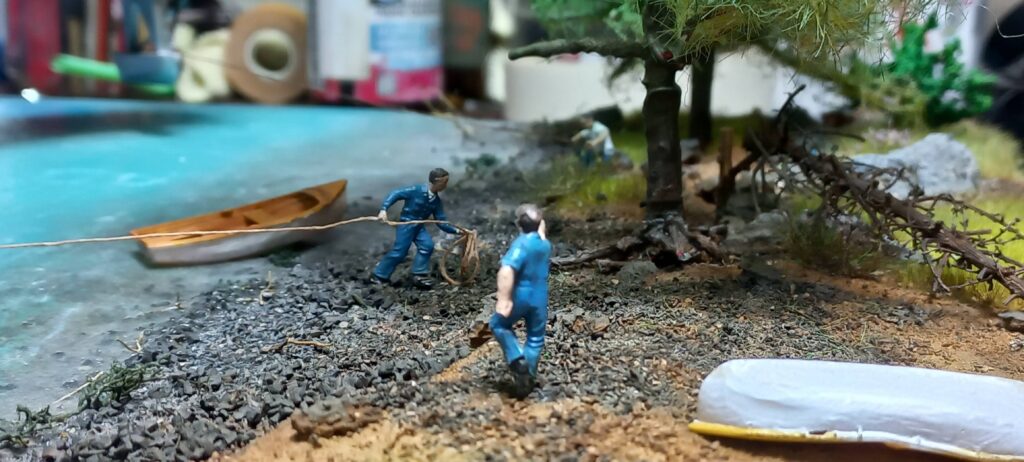

Las figuras se tomaron de un kit de mecanicos de tierra, los cuales fueron adaptados en las poses deseadas, ademas se sumaron los botes realizados en impresion 3D.

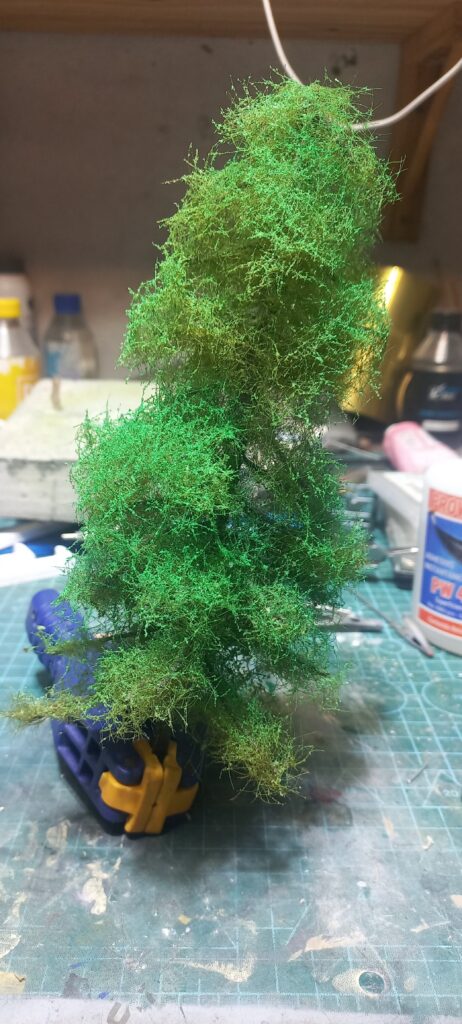

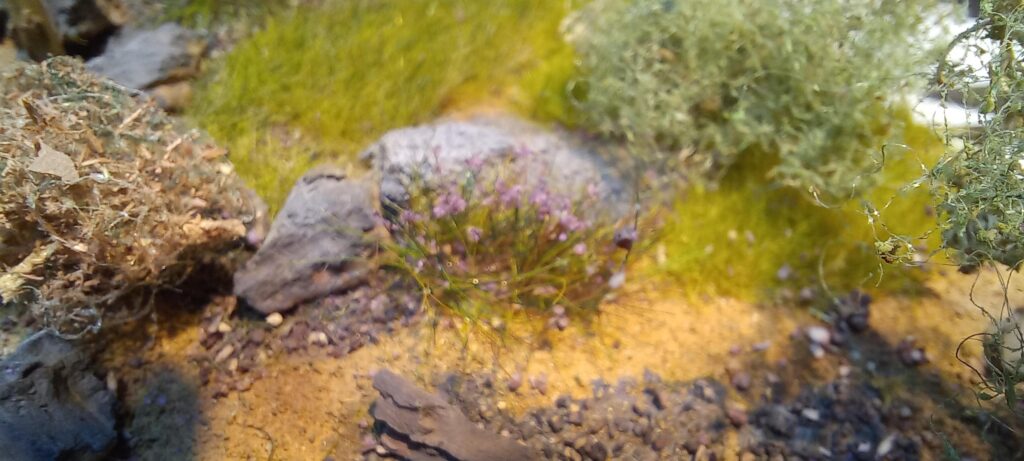

Para la vegetacion se crearon a escala flora tipica de la zona, espinillos y pinos.
Se completo cubiendo algunas zonas con pasto electro estatico.
